Sevenbel Sound Scanner

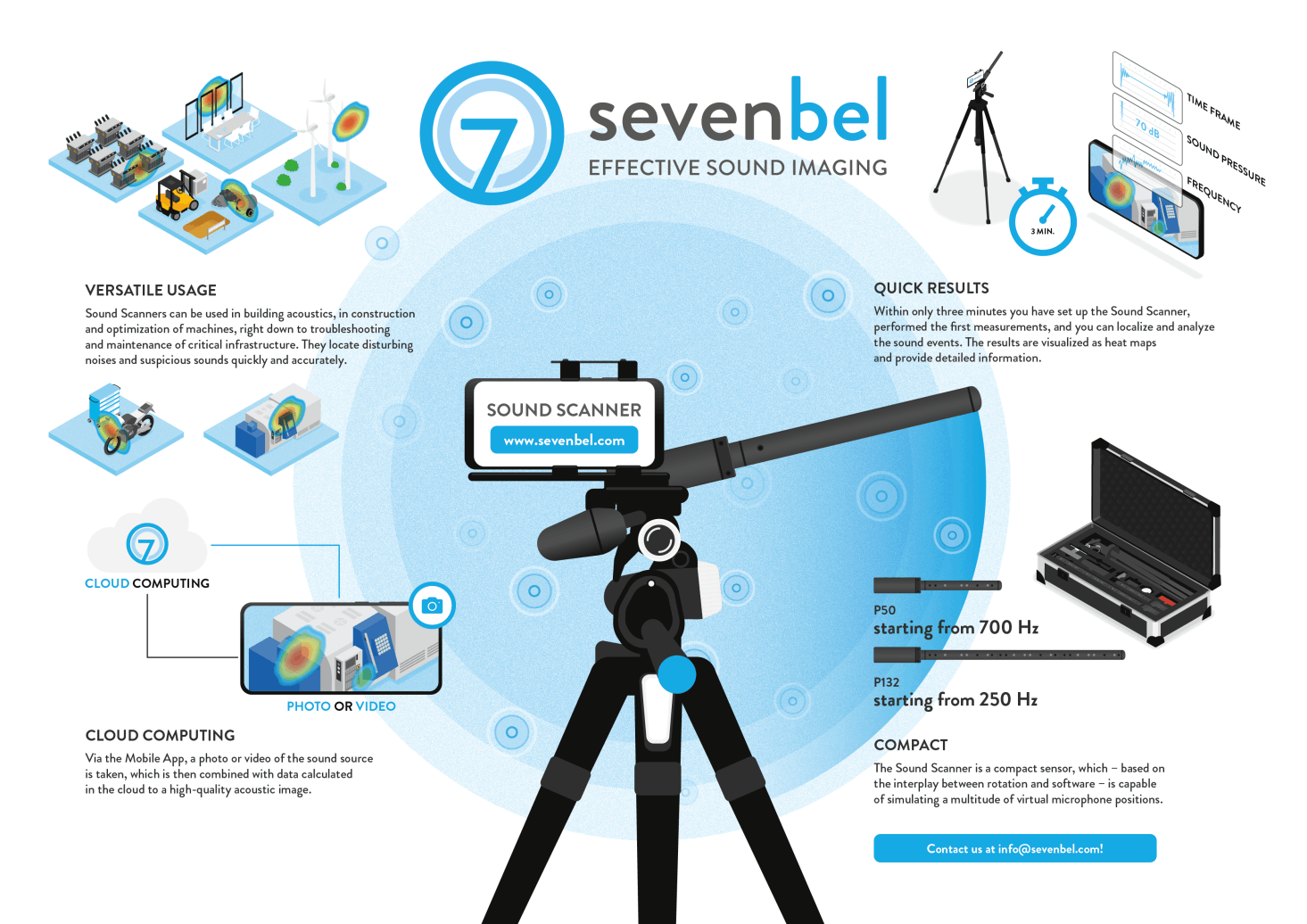

De geluidsscanners van Sevenbel leggen precies bloot waar de akoestische bronnen van uw producten of processen zich bevinden.
De analysesoftware geeft informatie over de exacte verdeling van het geluidsdrukniveau en de frequentie-inhoud.

De Sevenbel Sound Scanner bestaat in 4 uitvoeringen:
- P12 met freq. range 2,8 kHz - 44 kHz
- P50 met freq. range 700 Hz - 10,5 kHz
- P132 met freq. range 250 Hz - 10,5 kHz
- P254 met freq. range 125 Hz - 4 kHz

Toepassingen:
machine lawaai onderzoek, bouwakoestiek (.pdf), omgevingsgeluid, automotive (.pdf),
energie (.pdf),...

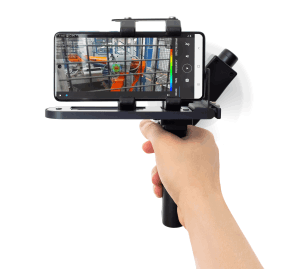

P12 Sound Scanner    (2,8 kHz - 44 kHz)
De geluidsscanner P12 is speciaal ontwikkeld voor het lokaliseren van geluid bronnen met een hoge frequentie in zowel het hoorbare als het ultrasone domein. Het bruikbare frequentiebereik tot 44 kHz maakt de scanner ideaal voor het testen van lekkages in autocabines, containers en witgoed, maar ook voor het lokaliseren van gaslekken in persluchtsystemen en gedeeltelijke ontlading in hoogspanningsisolatoren.

Met een gewicht van slechts 700 gram is de P12 de lichtste, meest ergonomische akoestische camera op de markt en is manipulatie met één hand in kleine ruimtes mogelijk.

Specificaties sensor:
Diameter of scan area                        12 cm
Weight                                                     200 g
Number of microphones                    8
Battery life                                            6 hours

Specificaties akoestisch beeld:
Frequency range                                2,8 kHz - 44 kHz
Spatial resolution at 5 kHz                 28 °
Dynamic range                                    > 13 dB
Measuring distance                            0,5 m - infinity

Specificaties microfoons:
Sample frequency                                89 kHz
Resolution                                                24 bit
Frequency range                                    20 Hz - 160 kHz
Sensitivity tolerance                            +/- 1 dB
Maximum measurable SPL                132 dB

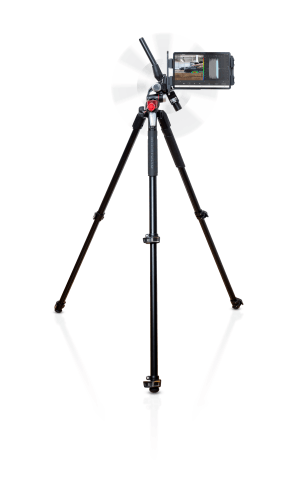

P50 Sound Scanner (700 Hz - 10,5 kHz)
De P50 is speciaal ontwikkeld voor het visualiseren van geluidsgebeurtenissen met een gemiddelde tot hoge frequentie. Dankzij zijn afmetingen met een meetdiameter van 50 cm kan hij gemakkelijk worden gebruikt in kleine ruimtes. De verhoogde rotatiesnelheid maakt ook exacte metingen op bewegende objecten mogelijk.
De sensor wordt op het statief gemonteerd en tijdens de meting in een draaiende beweging gezet.

Specificaties sensor:
Diameter of scan area                         50 cm
Weight                                                     500 g
Number of microphones                     5
Battery life                                              6 hours

Specificaties akoestisch beeld:
Frequency range                                   700 Hz - 10,5 kHz
Spatial resolution at 5 kHz                  6,7 °
Dynamic range                                      > 13 dB
Measuring distance                              0,5 m - infinity

Specificaties microfoons:
Sample frequency                                  21,5 kHz
Resolution                                                24 bit
Frequency range                                   50 Hz - 20 kHz
Sensitivity tolerance                             +/- 1 dB
Maximum measurable SPL                 117 dB

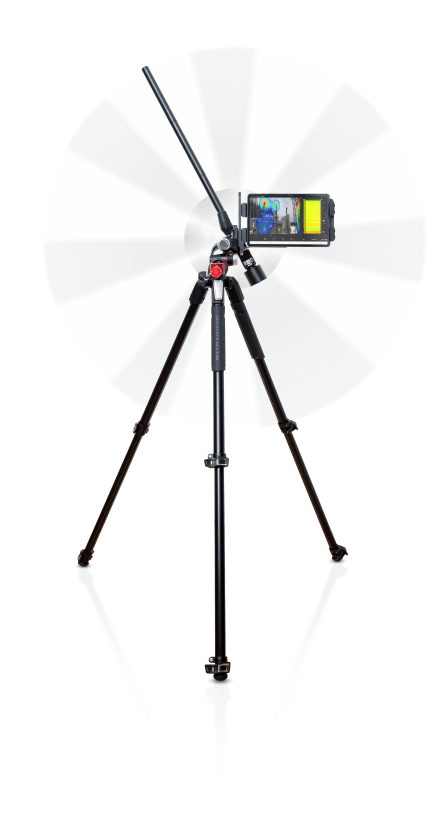

P132 Sound Scanner (250 Hz - 10,5 kHz)
De P132 werd speciaal ontwikkeld voor toepassingen in de machinebouw, bouwakoestiek en omgevingslawaai. Dankzij de sensorgrootte met een meetdiameter van 1,32 m kunnen zelfs laagfrequente geluid gebeurtenissen nauwkeurig in beeld worden gebracht.
De sensor wordt op het statief gemonteerd en tijdens de meting in een draaiende beweging gezet.

Specificaties sensor:
Diameter of scan area                         132 cm
Weight                                                     1400 g
Number of microphones                     5
Battery life                                             6 hours

Specificaties akoestisch beeld:
Frequency range                               250 Hz - 10,5 kHz
Spatial resolution at 5 kHz               2,6 °
Dynamic range                                     > 13 dB
Measuring distance                             0,5 m - infinity

Specificaties microfoons:
Sample frequency                                 21,5 kHz
Resolution                                                24 bit
Frequency range                                    50 Hz - 20 kHz
Sensitivity tolerance                             +/- 1 dB
Maximum measurable SPL                   117 dB

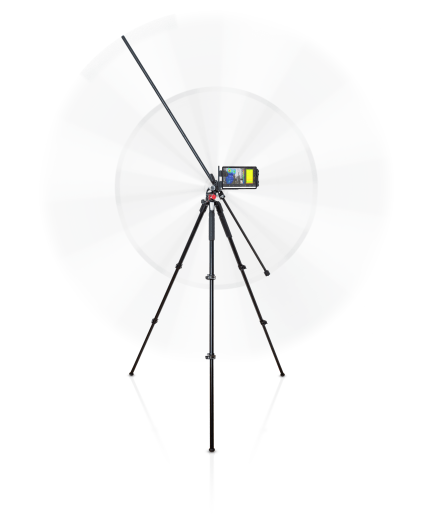

P154 Sound Scanner (125 Hz - 4 kHz)
De P254 is speciaal ontwikkeld voor metingen van omgevingsgeluid en toepassingen met bijzonder laagfrequente geluidsgebeurtenissen.
Met een meetdiameter van 2,54m is de geluidscanner P254 's werelds grootste draagbare akoestische camera die nauwkeurig frequenties vanaf 125 Hz kan lokaliseren.
De sensor wordt op het statief gemonteerd en tijdens de meting in een draaiende beweging gezet.

Specificaties sensor:
Diameter of scan area                                     254 cm
Weight                                                                 900 g
Number of microphones                                 5
Battery life                                                         6 hours

Specificaties akoestisch beeld:
Frequency range                                             125 Hz - 4 kHz
Spatial resolution at 5 kHz                             1,4 °
Dynamic range                                                 > 13 dB
Measuring distance                                         0,5 m - infinity

Specificaties microfoons:
Sample frequency                                             21,5 kHz
Resolution                                                            24 bit
Frequency range                                                50 Hz - 20 kHz
Sensitivity tolerance                                          +/- 1 dB
Maximum measurable SPL                             117 dB
